Mein Einbau eines Fröling FHG Turbo + Modernisierung der Steuerung

Mein Vater und ich haben für unser Haus einen gebrauchten Fröling FHG Turbo zugelegt,
da wir selbst einen kleinen Niederwald haben und ab und an Abfallholz geschenkt bekommen.
Nun haben wir vor einen Jahr die Ölheizung ausrangiert und einen ETA PU15 inkl 1000L Puffer und 500l Boiler so einbauen lassen, das noch eine Solar und ein zweiter Kessel auch noch angebaut werden kann.

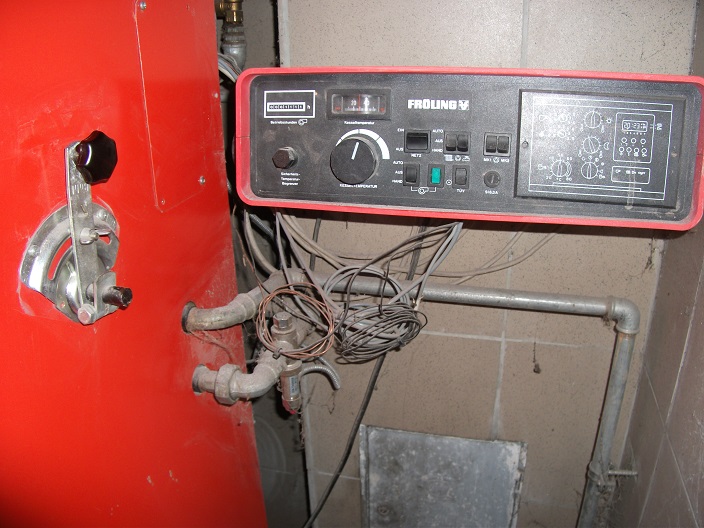

Der Kessel ist noch einer der ersten Generation BJ1993 und besitzt noch eine einfache Primärluftstellmotor -Regelung auf Kesseltemperatur dazu hab ich noch eine Fröling Ökotronic Differenztemperaturregelung die beim Vorbesitzer das Laden des Pufferspeicher mit der Kesselpumpe übernommen hat.
[Blockierte Grafik: http://www.qpic.ws/thumbs/zeichnungfroelingheizung.jpg]
[Blockierte Grafik: http://www.qpic.ws/images/dscf8295.jpg]

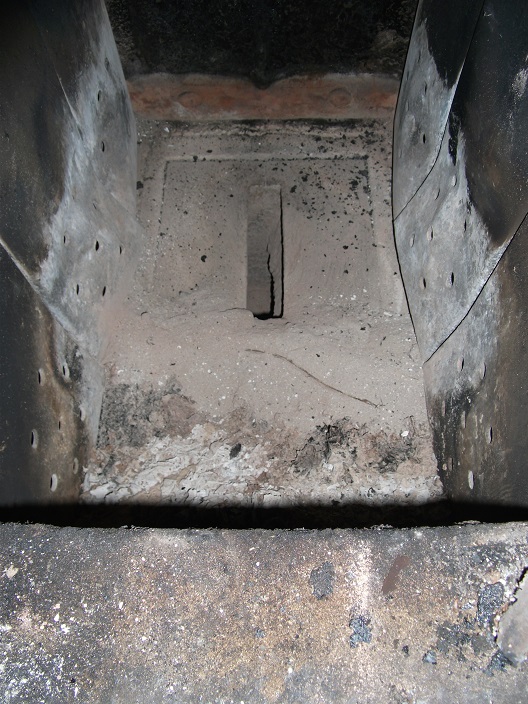

Brennkammer und Kessel sehen soweit noch gut aus bis auf einen leichten rostbefall im Füllraum.
Das sieht am Bild mit Blitz etwas heftiger aus, habe aber schon mit einen Stab gestochert und es tut sich nichts.
Er stand auch noch beim Vorbesitzer unter Druck(Heizwasser) und wie man sieht bis zuletzt in Betrieb.
(Man sieht den Kessel auch an, dass er ihn nur einmal im Jahr putzt.)
[Blockierte Grafik: http://www.qpic.ws/images/dscf8298.jpg]

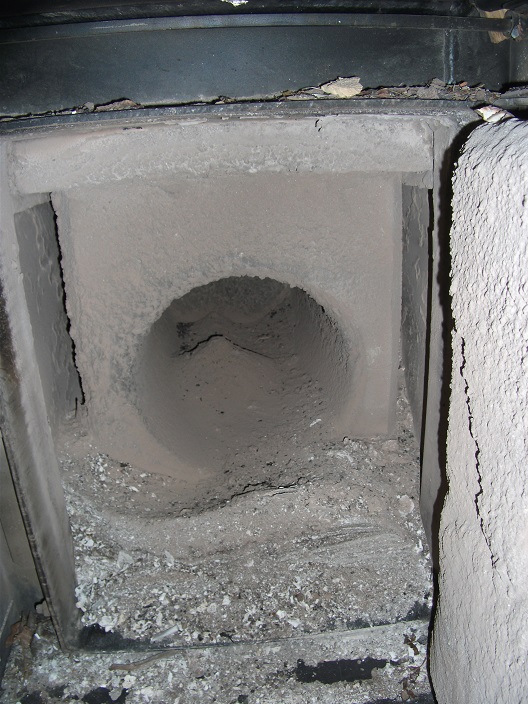

[Blockierte Grafik: http://www.qpic.ws/images/dscf8299.jpg]

Nun möchte ich nach der "Erstinbetriebnahme" den Kessel noch etwas Optimieren,
da in der mitgelieferten Montageanleitung steht das die Sekundärluft auf 10 bis 12% Restsauerstoff eingestellt werden soll
und dass ziemlich hohe Abgasverluste bedeuten würde.
Die Frage die ich nun mir und euch stelle ist es besser gleich auf einen Flammtronic umzurüsten oder mit der Lambdacheck günstig nur die Sekundärluft regeln zu lassen?

sag schon mal an alle vielen Dank und verbleibe mit freundliche Grüße Robert

Liebe Forumskollegen, es geht voran

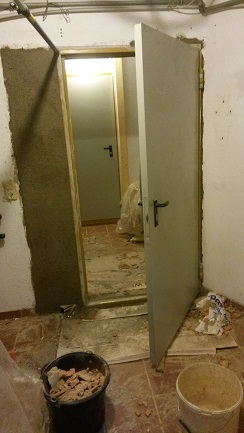

Mein Vater und ich sind gerade damit beschäftigt den Heizraum vorzubereiten,
die Türe habe ich gestern um ~30cm nach hinten versetzt,
so dass sie auch nochwenn der Kessel auf seinen zukünftigen Punkt steht aufgeht
und die Wand zum Kamin hab ich auch aufgestemmt.
Der Kessel steht momentan noch draußen, aber unter Dach mit einer Plane zugedeckt.

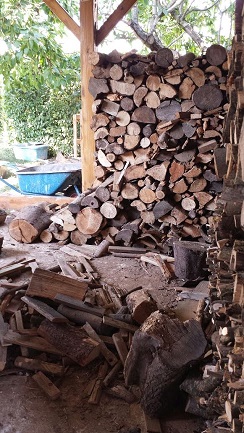

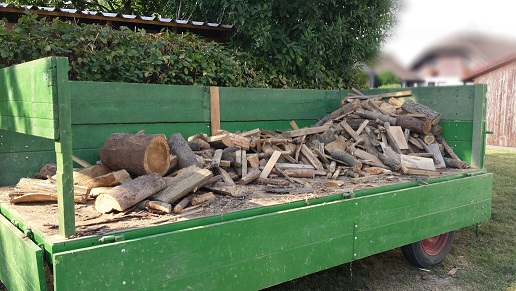

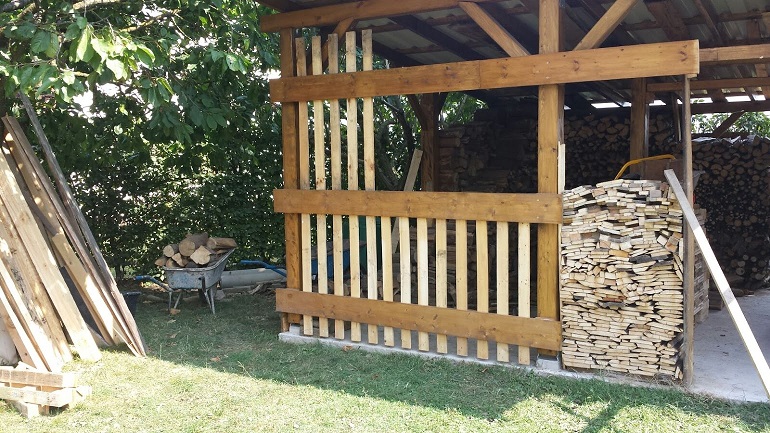

Zusätzlich sind wir auch noch mit Holz holen und schlichten beschäftigt.

[Blockierte Grafik: http://www.qpic.ws/images/img20150811wa0007.jpg][Blockierte Grafik: http://www.qpic.ws/images/img20150812wa0001.jpg]
[Blockierte Grafik: http://www.qpic.ws/images/img20150811wa0006.jpg]
[Blockierte Grafik: http://www.qpic.ws/images/img20150819wa0018jxqx.jpg]

Hi Oli,

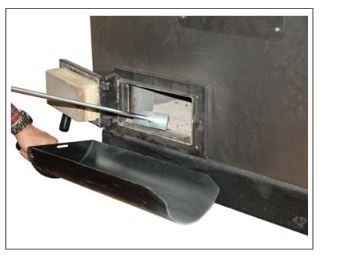

seitlich befindet sich beim FHG eine Reinigungsöffnung.
Die Brennkammer ist einzementiert die kann man nicht mehr so einfach entfernen.
(Beispiel Foto)
[Blockierte Grafik: http://woodboilers.com/media/catalog/product/cache/1/image/9df78eab33525d08d6e5fb8d27136e95/b/_/b_350_356_16777215_0___images_stories_migrated_productimages_frling_fhgcutawayreddoor_1.jpg]

[Blockierte Grafik: http://www.qpic.ws/images/reinigiung.jpg]
Ja der Vorgänger(Foto weiter oben) hat für die Thermischeablaufsicherung Verzinkte Rohrleitungen.
Hab noch ein paar Fotos vom Kessel gemacht:

[Blockierte Grafik: http://www.qpic.ws/images/1awxpfmuymkafav59qjarrubctgdokd5bazw.jpg]
Füllraum stark verteert
[Blockierte Grafik: http://www.qpic.ws/images/tri2xet2yoa9nfauv1bq6lmfg21xslum9mlk.jpg]

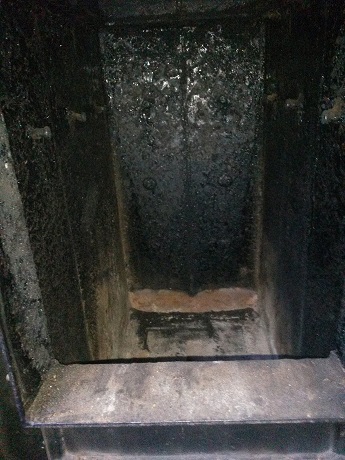

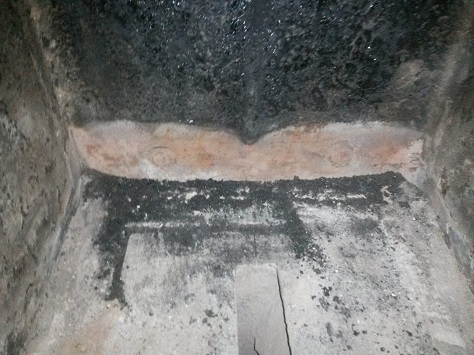

Roststelle noch mal etwas genauer
[Blockierte Grafik: http://www.qpic.ws/images/tt4iuidovg5ezaquqji7gbtttkevaxlcfcsu.jpg]

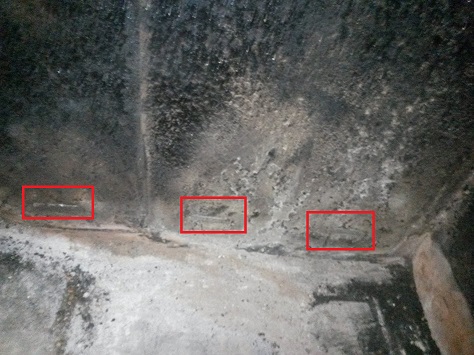

Primärluftöffnungen
[Blockierte Grafik: http://www.qpic.ws/images/tw1ta1l7hmmxvlwm6zjwijqkx83ck64jv0ib.jpg]

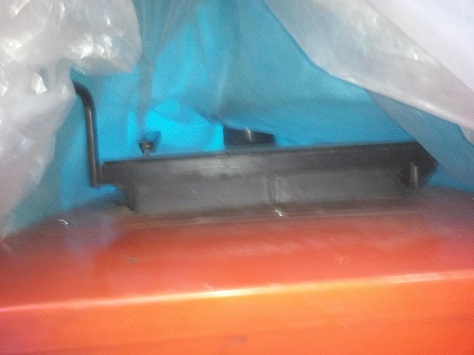

Es gibt auch eine sonderausstattung an diesen Kessel
[Blockierte Grafik: http://www.qpic.ws/images/icrrrjerzfo9dvdceycvkasmnfnb2rsbklsc.jpg]

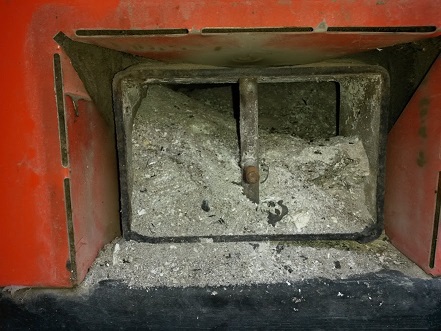

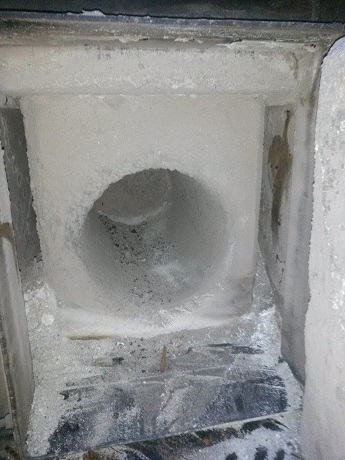

Die Lucke hinter der Brennkammer mal geöffnet und geputzt.
Da konnte ich erstmal 3 Kübeln Asche entfernen

[Blockierte Grafik: http://www.qpic.ws/images/20150822171758.jpg]
gereinigt

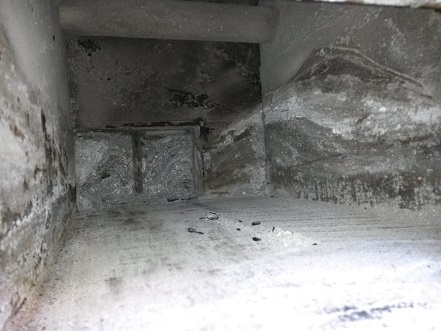

[Blockierte Grafik: http://www.qpic.ws/images/20150822172728.jpg]

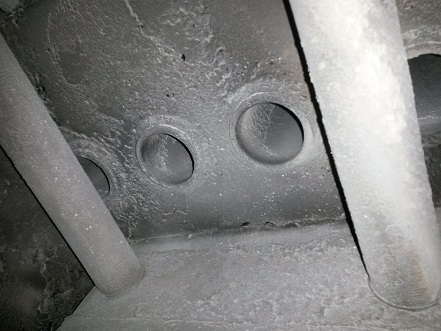

hinauf Sicht auf die Wärmetauscher Rohre
[Blockierte Grafik: http://www.qpic.ws/images/20150822172741.jpg]

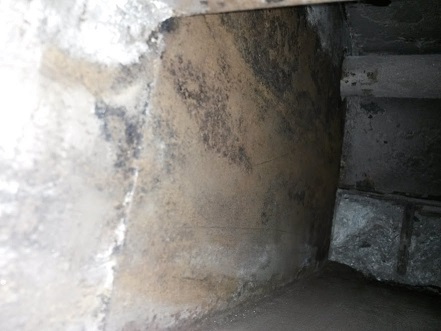

die Rückseite rostet da auch etwas, aber es ergab mit den Finger keine spürbaren Dellen/Abbrüche

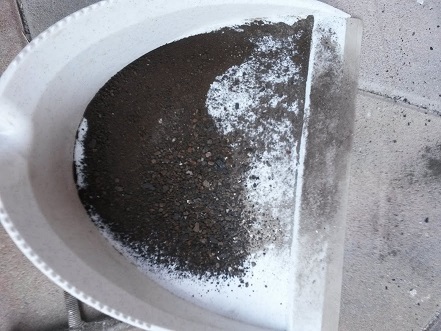

Das Foto verwirrt etwas da ich mit der Reinigung noch nicht fertig war und so sich der Flugrost über die Asche gelegt hat.
[Blockierte Grafik: http://www.qpic.ws/images/20150822175133.jpg]
[Blockierte Grafik: http://www.qpic.ws/images/20150822175030.jpg]
Die Sekundärluft ist komplett zu gewesen
Ob der Kessel da noch richtigt gearbeitet hat?

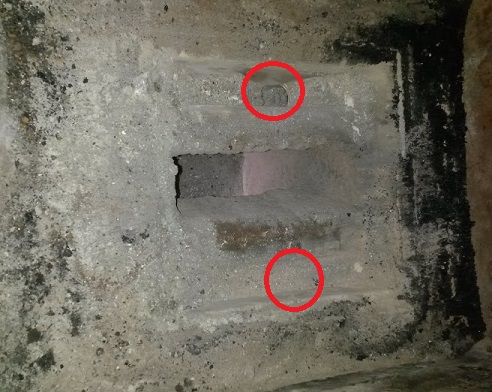

[Blockierte Grafik: http://www.qpic.ws/images/20150822182121.jpg]

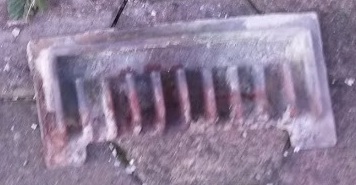

Der Gussrost waren auch schon komplett zu
Hab hier leider nur ein Foto nach der Reinigung, das wäre echt sehenswert gewesen.
[Blockierte Grafik: http://www.qpic.ws/images/20150822182142.jpg]

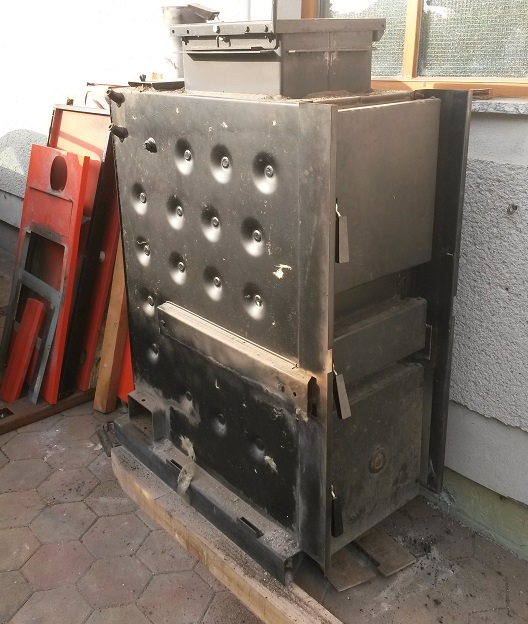

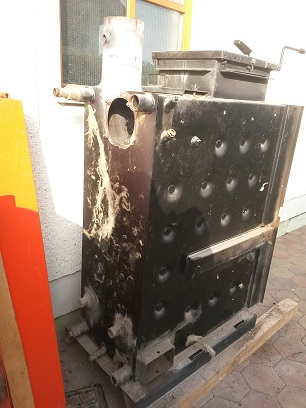

Ich habe gestern den Kessel zerlegt um ihn in den Keller zu heben.

[Blockierte Grafik: http://www.qpic.ws/images/20150901081943.jpg]

[Blockierte Grafik: http://www.qpic.ws/images/20150901081956.jpg]

Weiters gibt mir dieser Ausschnitt aus der Fachagentur Nachwachsende Rohstoffe - Marktübersicht Scheitholzvergaserkessel zu denken:

Ein bisher oft nicht ausreichend beachteter Aspekt für die Kessellebensdauer ist die Durchbrennfestigkeit der Konstruktion.
Auf Grund der hohen Gastemperaturen beim Eintritt in den Wärmetauscherbereich (500 bis 800 °C) muss hier mit
einer schleichenden Abrasion des Kesselblechs von 0,2 bis 0,4 mm/Jahr gerechnet werden.
Dieser Wert kann bei permanentem Start/Stop-Betrieb eines leistungsgeregelten Kessels bzw. nach Notabschaltungen
bei zu klein gewählten Pufferspeichervolumina (siehe Kapitel 4) auch überschritten werden.
Es ist deshalb sehr wichtig, dass bei der Kesselherstellung sämtliche feuerungsbeaufschlagten Teile aus Kesselblech von mindestens 7 bis 8 mm Stärke gefertigt sind.

http://mediathek.fnr.de/media/…les/s/h/shvk_web20152.pdf

Da der Kessel BJ1993 ist müsste ehr schon länger nicht mehr existieren, bis jetzt habe ich aber noch keine massiven Roststellen entdeckt,sondern nur Oberflächenrost.

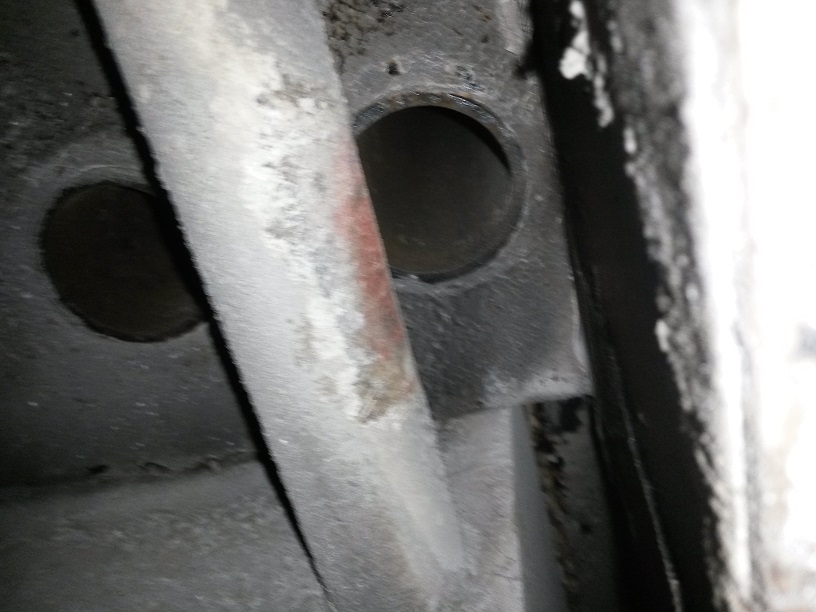

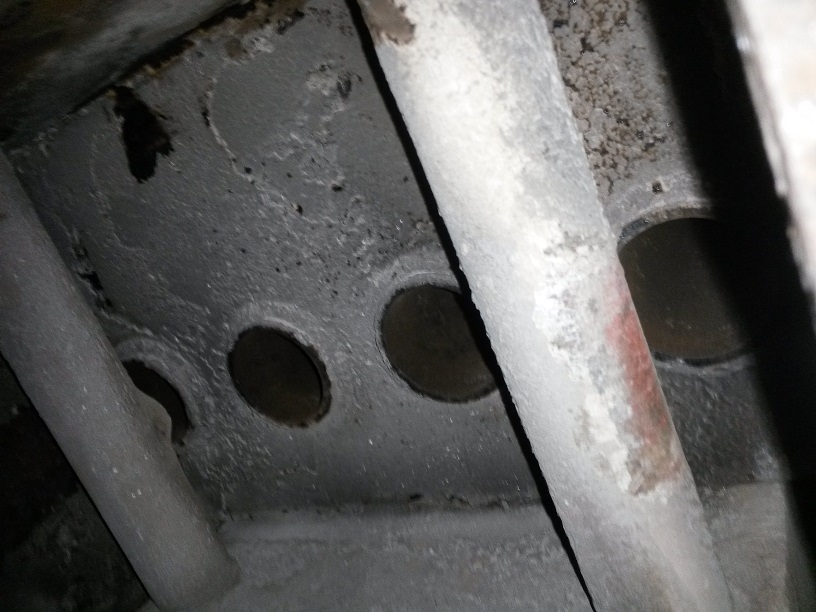

Anbei ein Bild der gereinigten Wärmetauscherrohre:
[Blockierte Grafik: http://www.qpic.ws/images/20150901124011.jpg]
[Blockierte Grafik: http://www.qpic.ws/images/20150901123954.jpg]

Danke Volker bin schon schwer am Überlegen

Was haltet ihr von solchen einfachen Turbolatoren/Wirbulatoren mit zB Beilagscheiben?
[Blockierte Grafik: http://www.bilder-hochladen.net/files/big/1oth-49.jpg]

oder doch etwas komplexer wie die von Tuner?
[Blockierte Grafik: http://www.holzvergaser-forum.de/imghost/images/77turbuneu.jpg]

Volker und Franz das hört sich beides sehr interessant an.

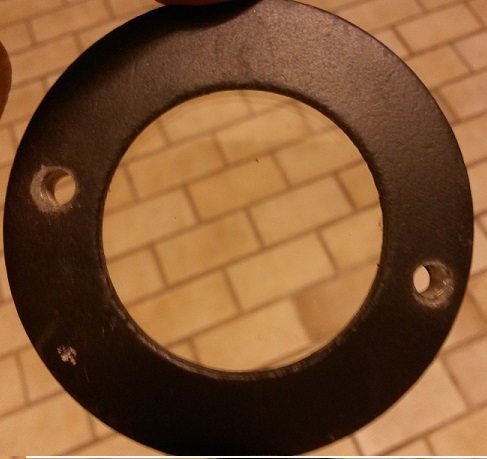

Ich bin noch immer am Reinigen, letzte Woche waren die Lackierten Bleche an der Reihe,
sowie die Reinigung des Guckloches
[Blockierte Grafik: http://www.qpic.ws/images/90706.jpg]

Heute habe ich den Kessel mit Druckluft abgeblasen und das Ergebnis gefällt mir,
es war kein Flugrost sonder nur braune Asche/Ruß die sich fest angelegt hat.
Die Asche habe ich sogar danach noch mal mit einen Magneten überprüft und keine Metallpartikel darin gefunden
[Blockierte Grafik: http://www.qpic.ws/images/90701.jpg]
[Blockierte Grafik: http://www.qpic.ws/images/90702.jpg]

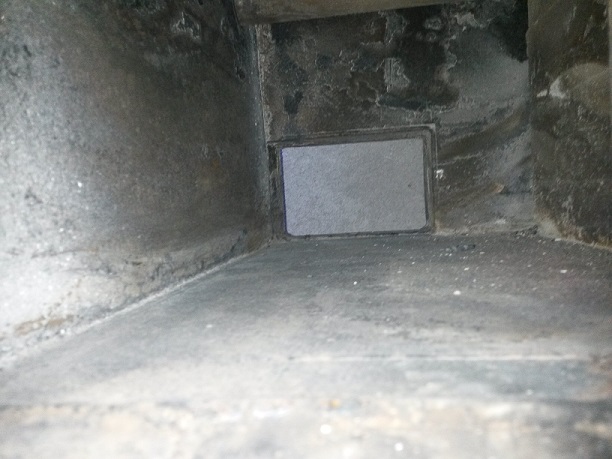

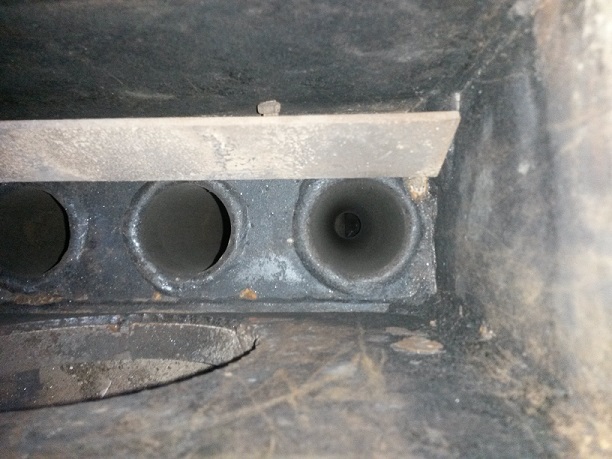

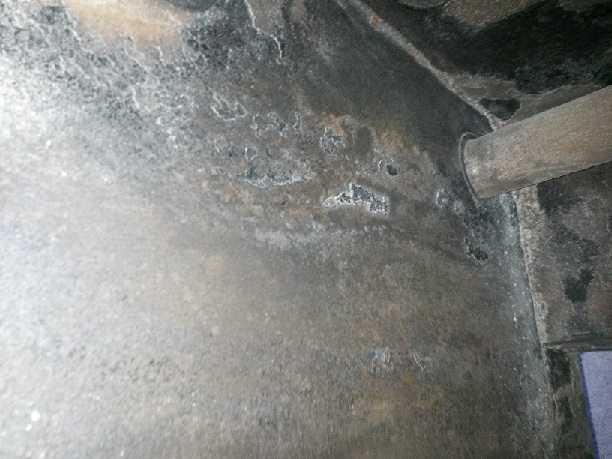

Leider gehen dieses Ruß Stellen schwer ab und man kommt auch nur sehr schwer dazu.
[Blockierte Grafik: http://www.qpic.ws/images/90703.jpg]

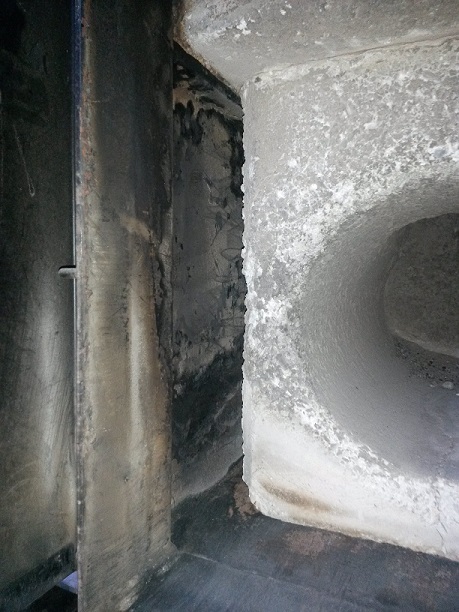

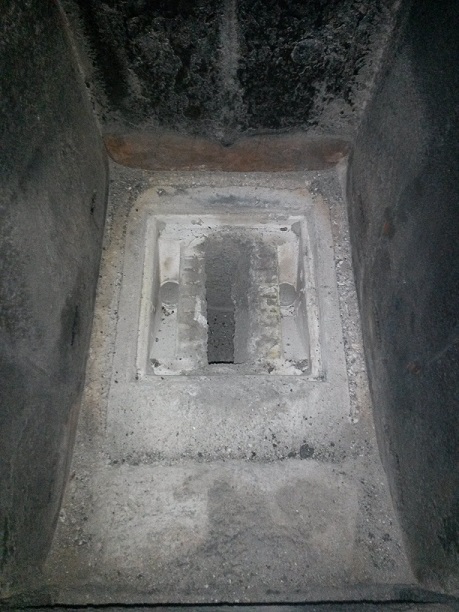

Der Sekunderluftkanal war wirlich gestopft voll
Die Luftdruckpistole hat echt hart gearbeitet 3x von beiden Seiten = Einlass und Auslass durchgeblasen
[Blockierte Grafik: http://www.qpic.ws/images/90704.jpg]
[Blockierte Grafik: http://www.qpic.ws/images/90705.jpg]

Jungs, langsam geht es weiter.

Wir haben bereits im Keller die Kaltwasserleitung angezapft für dieThermische Ablaufsicherung.

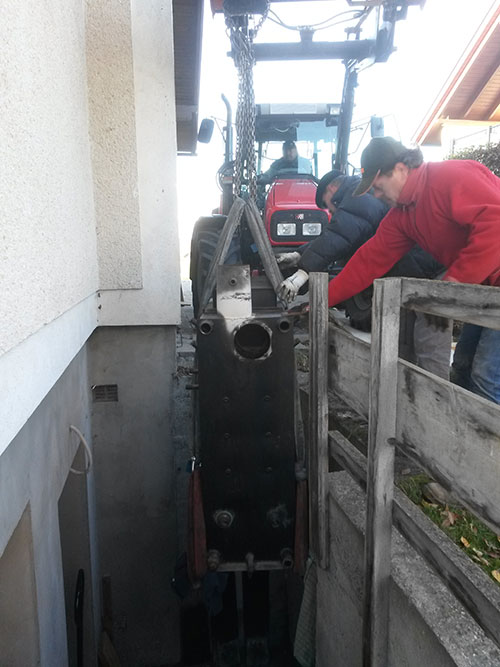

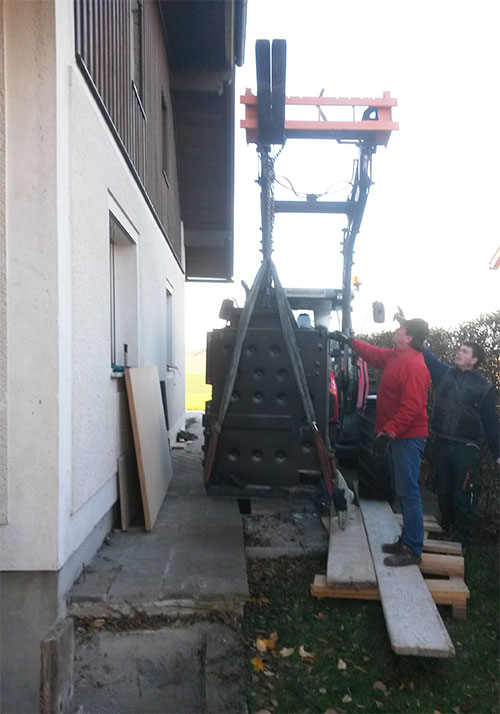

Letztes Wochenende haben wir den Kessel in den Keller gehoben und mit einen kurzen80cm langen Paletten Hubwagen dann in den Heizraum geschoben.
Das ganze lief total problemlos und schnell

[Blockierte Grafik: http://www.qpic.ws/images/kessel.jpg]

[Blockierte Grafik: http://www.qpic.ws/images/kessel2.jpg]

Ich habe noch eine Frage, kann ich den Kessel so anschließen?
Oder brauch ich noch wie an der Zeichnung(grün) zu sehen ein Rückschlagventil?
Da der Pelletskessel über den Vorlauf in den Rücklauf des HV's durch das Ladeventil drücken könnte?
Zweite Frage, wie soll ich den Pelletskessel mitteilen das der Holzvergaser jetzt läuft?
Mein Installateur meint man soll unbedingt ein Abgasthermostat verwenden.

[Blockierte Grafik: http://www.qpic.ws/thumbs/hv.jpg]
[Blockierte Grafik: http://www.qpic.ws/thumbs/hvverrohrung2.jpg]

danke euch beiden.
Der Vorgänger des Kessels hat den Kessel mit den 1 Zoll Leitungen 22 Jahre so betrieben.
Ob es der Weisheits letzter Schluss ist, ist fraglich.
Leider habe ich bereits alle Fittinge in 1 Zoll gekauft.
Die 1/2 Zoll Leitung ist nur für die Rücklaufanhebung.
Deinen Thread Franz, über den Vorlauf angleich hab ich mir schon durchgelesen.
Der gibt mir etwas zu denken.

@Volker_Rom
Ich möchte den Kessel am Anfang mal ansehen wie er mit den Thermoventil läuft
und mal (wenn er läuft) erst das Lambdacheck Modul ausprobieren.

Später kann ich das Ladeventil(gleiche Größe wie Mischer, gestern gemessen) durch einen Mischer einfach(beidseits Holländer) austauschen.

kesseltemperatur-linke-rechte-seite-unterschiedlich-hoch

Stimmt Franz, es macht doch auch spass, sonst würde man sich so etwas nicht antun

Da die Sekundärluftrohre hinten am Kessel durch den Kessel führen
und diese Aussparungen etwas größer sind und dadurch Luft durchlassen,

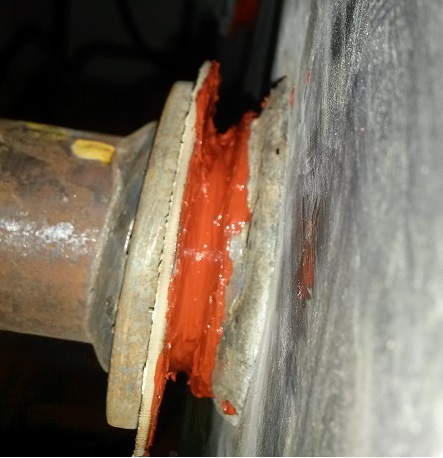

habe ich dieses in weiser Voraussicht mit 300C° Silikon abgedichtet.
[Blockierte Grafik: http://www.qpic.ws/images/20151122143124.jpg]

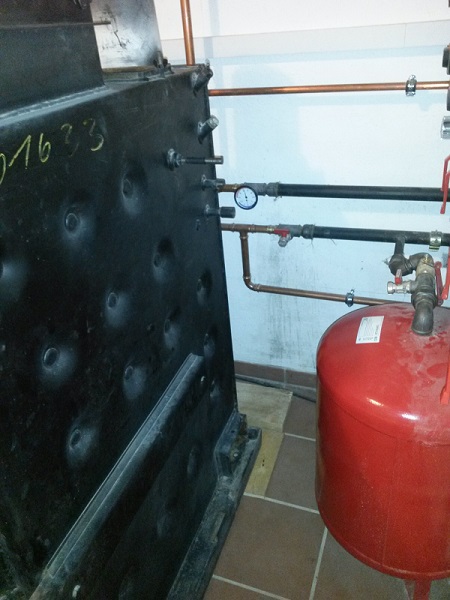

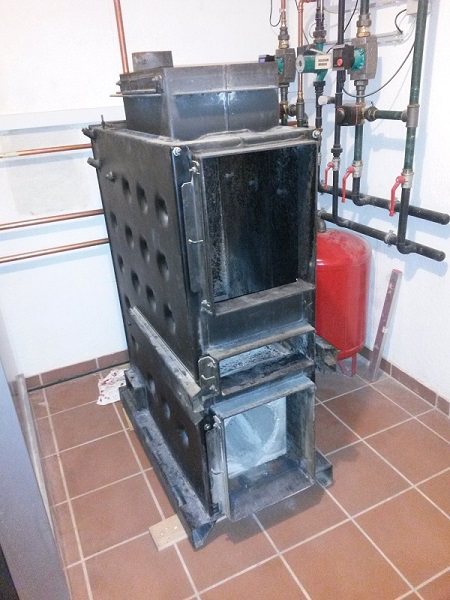

Heute werde ich noch das Ausdehnungsgefäß in den Raum versetzten wo der Puffer steht,
dass ich mehr Platz für den Kessel habeund morgen kommt der Installateure und schließt mir den Kessel an.

[Blockierte Grafik: http://www.qpic.ws/images/20151122143210.jpg]

[Blockierte Grafik: http://www.qpic.ws/images/20151122143218.jpg]
