Holzvergaser: 2 Pufferspeicher verbinden

Pumpe am Puffer ? Dafür ist doch die RLA da ??? Die Isolierung ist auch ein Witz...Heizungsbauer ?

Am Besten ist es, wenn du mal eine Skizze von deiner Hydraulik machst. Dann versteht man dein System und kann dir sagen, wie du am besten da hin kommst, wo du hin willst, nämlich zu einer funktionierenden Heizung.
Pumpe ohne Mischer in den Heizkreis ist schonmal Mist.

Grüße

Gibt ja viele Wege die nach Rom führen http://up.picr.de/4132789.gif Ich habe davon in reihe gewählt weil es für mich an einfachsten war, zuerst wir der 1. puffer beladen dann der 2. Entladen umgekehrt . Die pumpe sollte logischerweise an den puffer 1. und das an den höchsten punkt.

Es sollen ja erst die Heizkörper versorgt werden der Überschuss dann in die puffer.

Grüße
Roland

Wenn der rechte Puffer im Bild der erste ist, dann muss da auch oben die Pumpe dran. Alles andere ist Nonsens. Da musst du die Leitung auch nur umlegen. Das ist eine leichte Sache. Aber wie gesagt, skizziere deine Hydraulik, damit man andere, eventuelle Fehler aufdecken kann.

Die Puffer sehen unterschiedlich groß aus. Da wird dann Tichelmann wohl nicht klappen.

Mit den Fotos kann man wirklich nichts anfangen, würde schon das beschriften viel helfen wo was angeschlossen ist. Mit der Abnahme muss nicht unbedingt verkehrt sein, bei mir ist das ähnlich innen führt das rohr dann schräg nach oben

Ist verkehrt vom kessel in puffer 2 dann passt es, Rücklauf von 1 in den kessel.

So schlimm ist das nicht das ist eine vermurkste Reihenschaltung.

Ist doch schon verbunden ich würde die Leitung von puffer 1 nur niedriger setzen. quasi die wo von puffer 1 nach unten zu puffer 2 geht, die pumpe muss man sowieso umändern ohne Mischer wird das wirklich nichts.
Am besten suchst du dir einen plan für Reihenschaltung und danach baust du. ich denke das der kessel hersteller vorlagen hat.

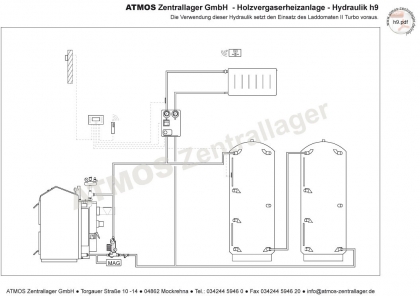

So sollte das aussehen, also kein Hexenwerk.

[Blocked Image: https://atmos-zentrallager.de/wp-content/uploads/2016/04/hydraulik_anschlussplan_holzvergaser_h9-420x296.jpg]

Nein reicht nicht, bekommt man auch gar nicht abgenommen
