Beiträge von GOETSCHHOFER

Hallo DrNo,

habe versucht "Einmalig Heizen starten" mit der Timerfunktion umzusetzen. Ist mir aber nicht gelungen. Dazu braucht man laut TA ein digitales Signal zum Auslösen.

Nach längerem Telefonat mit TA habe ich dies jetzt auf anraten mit der FUNKTION-KALENDER-PARTY umgesetzt.

Funktioniert einwandfrei. Hat meines Erachtens sogar einige Vorteile. Läuft ab wie eine Sanduhr, Wahl einmalig oder wiederkehrend in den Einstellungen.

Die Kalenderfunktion übersteuert die ZEIT/AUTO Funktion.

2 Möglichkeiten:

• Heizungsfunktion ab jetzt .... bis: NUR Eingabe Tagesdatum + Uhrzeit bis
• Heizungsfunktion in der Zukunft von ... bis: EINGABE Tagesdatum von ... bis und Uhrzeit von ... bis.
• Veränderung wahlweise SOLL-Temperatur (PARTY-SOLL-WERT)

Karl

Hallo tcs,

habe mich soeben bezüglich Deiner Frage bei TA nochmals schlau gemacht, da ich auch Zweifel hatte und ich mich nicht mehr erinnern konnte, wie ich dies angestellt habe.

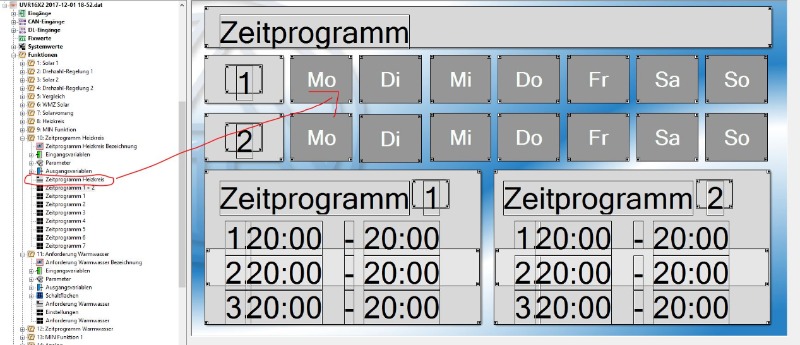

Die Datei Funktionsübersicht.x2d am Regler kann man zwar von der SD-Karte vom Regler herunterkopieren, aber diese kann im TA-Designer nicht importiert werden und als Grundlage für die Weiterverarbeitung oder Änderung verwendet werden, da im TA-Designer dies die Datei Funktionsübersicht.xml ist.

D. h. der Datenzug fährt nur in eine Richtung, nähmlich vom TA-Designer in den Regler.

Du brauchst hier die Erstdatei vom Regler im TA-Designer (.xml) oder Du erstellst Dir diese neu.

Ist aber auch nicht wirklich ein Mega-Aufwand diese neu zu erstellen. Vor allem mit den vorgefertigten Bausteinen.

Karl

Hallo JörgW,

bist Du Dir sicher, dass man die Funktionsübersicht.x2d vom Regler auf die SD Karte vom CMI ziehen kann ?

Ich habe diesbezüglich mal bei TA angerufen und da hat man mir erklärt, dass man die .x2d Datei (Funktionsübersicht für den Regler) nur von der SD Karte vom Regler
über ein Kartenlesegerät vom PC downloaden kann.

Die Datei Funktionsdaten.dat kann man ganz einfach vom Regler mit Schritt 1 vom Netzwerknoten auf die SD-Karte hinüberziehen und mit Schritt 2 Downloaden,
.dat Datei mit linker Maustaste markieren und rechts oben download.

Karl

Guten Morgen DrNo,

herzlichen Dank für die schnelle und umfassende Rückantwort.

Die Funktion: Einmalig Warmwasser Laden gibt es schon als Baustein für die UVR16x2. Habe ich bei mir schon eingebaut und hat meines Erachtens einen sehr hohen Nutzen.

Bezüglich meines Problems werde ich morgen TA anrufen.

Werde Dir über das Ergebnis berichten.

Karl

Hallo DrNo,

da mich dieses Thema auch brennend interessiert, würde ich Dich bitten folgende Lösung näher zu erläutern: Am Besten mit einigen Screenshots.
"Einmaliges Aktivieren der Ölheizung, die dann im separaten Kreis die Werkstatt aufheizt".

Ich würde gerne so wie beim "Einmaliges Laden Starten beim Warmwasser", ebenso die Heizung z. B. für 1 Std. laufen lassen. (mit wahlweiser Zeitvorgabe)

Habe es wie unten dokumentiert probiert, nur läuft die Heizung nicht weg. Habe ich alle Parameter richtig gewählt ?

Danke für die Hilfe und Info.

Karl

Hallo tcs,

ich glaube die Funktionsübersicht vom Regler (Display) kannst Du nur direkt von der SD-Karte vom Regler über den PC downloaden
Ist dies nicht die .tdw Datei ? Ich habe dies bisher so gemacht.

Karl

Zitat von JörgW

Hallo Karl,

ich habe den Sensor mit Lochblech an meinem Kollektor befestigt, so dass er den gleichen Winkel hat wie die Röhren.

Gruß Jörg

Hallo JörgW,

vielen Dank, dies hilft mir schon weiter. Wie Du vorhin erwähnt hast, will man ja nur die Relation Einstrahlung zu Solarthermie-Ertrag sehen.
So werde ich dies auch machen auf Blech oder Bügel, so dass er den gleichen Winkel hat wie die Flachkollektoren.

Eine stabile Befestigung ist bei mir auf jeden Fall notwendig, da wir teilweise doch Winter mit sehr viel Schnee auf dem Dach haben.

Karl

Zitat von JörgW

Hallo,

frage zum Strahlungssensor.

In der x2 wird mir der Wert unter Eingang 14 angezeigt, nur bekomme ich den nicht in Winsol????

Setup / Konfiguration vom Logger auslesen / Messwert vom Logger auslesen...... nichts passiert,
ich habe 10 Analoge Eingänge bis jetzt.

Gruß Jörg

Alles anzeigen

Hallo Jörg,

ich beabsichtige auch einen Strahlungssensor GBS01 von der TA für meine Solarthermieanlage zu montieren.

Hast Du diesen neben den Kollektoren am Dach montiert ?

Hast Du dazu einige Tipps ?

Danke im Voraus.

Karl

Hallo der_geist,

hast Du Dir das Thema animierte Bilder schon mal angeschaut ? Mit Hinterlegung verschiedener Farben bei Symbolen.

http://help.ta.co.at/DE/TA_Des…der_auf_c_m_i__seiten.htm

Habe gerade bemerkt, dass dies bei der Funktionsübersicht am Regler eben nicht funktioniert mit den animierten Bildern, nur beim Schema.

Karl

Hallo reinelektronik,

Du meinst sicherlich folgendes:

https://avm.de/service/fritzbo…ITZ-Freigaben-einrichten/

Mit MyFRITZ!-Freigaben können Sie jederzeit mit beliebigen Internetbrowsern über das Internet auf eine browserbasierte Anwendung im FRITZ!Box-Heimnetz zugreifen, z.B. auf einen Web-Server oder die grafische Oberfläche eines NAS-Systems. Ihr Heimnetz wird dabei weiterhin von der Firewall der FRITZ!Box vor unangeforderten Daten aus dem Internet geschützt.

Karl

Bei angekündigtem Schönwetter nach vorherigem Blick auf meinen Wetter-Link reduziere ich im Schema die Soll-Mindesttemperatur z. B. von 50 auf 45 Grad und der Gaskessel
bereitet die WW-Temp. morgens nur bis 45 Grad. Reicht morgens vollkommen aus.
Damit hat die Solarthermie oder der PV-Überschuss mit Heizstab eine ausreichende Wärmesenke (ca. 20 - 25 kWh) für den nächsten Tag im WW-Speicher.

Die beste Regelung für das prognosebasierte Laden ist hier immer noch mein Kopf. -:)

Karl

Hallo Laubbau,

https://www.ta.co.at/fileadmin…anual_UVR1611_A4.03-2.pdf
Seite 95

Karl

Hallo Laubau,

ich habe zwar eine UVR16x2k und keine UVR1611, aber ich denke dies müsste auch funktionieren.

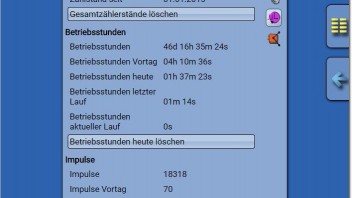

Anbei die Daten aus der UVR16x2k zumindest für die Protokollierung Betriebsstunden Gaskessel.

Bei der Anzahl der Starts bin ich auch noch laufend am nachdenken, wie ich dies am Besten lösen kann.
Da mein Vitola biferal zwar Impulse ausgibt, diese aber durch den Glühstab bedingt sind und dies kann bei einem Kesselstart auch mehrmals vorkommen,
daher sind die Anzahl der Impulse nicht die Brennerstarts sondern die Zündversuche.
D. h. 1 Brennerstart kann auch 2 - 3 Zündversuche/Impulse verursachen.

Daten beziehen sich auf den Zeitraum 02/2016 bis heute.

Bin schon gespannt wie sich dies bei Dir beim Ölbrenner darstellt.

Vielleicht kann uns hier ein Experte im Forum weiterhelfen ?

Karl

Hallo tcs,

anbei meine funzende Wasserzähleranbindung zum Beitrag vom 7.1.2018

Die Anbindung der Wasserzähler für Ortswasser (Waschbecken) und Brunnenwasser (Toilette) hat auf Anhieb funktioniert. -:)

Bezüglich Druckverlust durch die Wasserzähler aufgrund der Reduktion hatte ich etwas Bauchweh. Dies hat sich aber als vollkommen unbegründet herausgestellt.

Die Ausgabe der Impulse je Liter funktioniert wie geplant und oben beschrieben.

Ich darf mich hier nicht mit fremden Federn schmücken. Den Einbau der Wasserzähler und die technische Anbindung an die UVR16x2k hat mein Freund Ulrich gemacht.
Die Darstellung in der x2, Schema und Winsol war mein Part.

Sonnige Grüße

karl

Hallo mm.mmx,

habe soeben folgendes bei meinem CMI mit UVR16x2k mit Tele2Router ausprobiert.

Im NAT-Virtual Server Setup eigene Verbindung für CMI mit External Port und Internal Port angelegt.

Über händische Eingabe dyndns und external Port Zugriff auf CMI möglich und damit anschließend auf Schema.

Sonnige Grüße

Karl

Hallo gelbetomate,

wie gehst Du vor ?

TAPPS2-1.11.2
- Datei
- Neu
- Importieren

Gleich Datei/Importieren geht nicht. Du musst vorher auf neu gehen. Im TA-Designer kannst Du gleich importieren.
Ging mir am Anfang auch so. -:)

Karl

Hallo tcs,

nein, dies denke ich nicht, dass hier viele Tests notwendig sind, wenn die technischen Parameter korrekt sind.

Die Anbindung des Gaszählers über Impulsgeber hat sofort funktioniert und der Wasserzähler macht auch nichts anderes.

Diese Einheiten geben im Grund nur Impulse aus, die UVR16x2k nimmt diese auf und über die Regelung und das Schema wird dies visualisiert.

That`s it.

Sobald es funzt melde ich mich wieder diesbezüglich.

Karl

Hallo tcs,

freut mich, dass ich dir als Nicht-Techniker (Betriebswirt) helfen konnte.

Ich bin eben gerade dabei diese Woche die 2 Wasserzähler zu bestellen.

Was mir noch ein bisschen Kopfzerbrechen macht ist, dass die Wasserzähler eine Reduzierung des Durchflusses verursachen und dadurch einen Druckverlust.
Die Frage ist, wie hoch ist dieser Druckverlust ? Ist dieser zu vernachlässigen ?

Es gibt sogar einen Link zur Berechnung des Druckverlustes. http://www.druckverlust.de/Online-Rechner/

Bis du vom Heizungsfach ? Wer könnte uns hier im Forum weiterhelfen ?

Die Wasserzähler der Fa. Spewa (http://www.spewa.de) scheinen mir hier die Günstigsten, mit 5 jähriger Eichung und mit integriertem Reed-Kontakt Impulsgeber und vor allem passend bei der Impulsdauer.

Da diese unten angeführten Wasserzähler beim Maximumdurchfluss eine Längere Impulsdauer als 50ms haben, denke ich kann man diese auf Eingang 1 - 14 legen.
Eingang 1 - 14 verlangt Impulsdauer > 50 ms. Die Wasserzähler sind eben fix parametriert mit 1 Impuls = 1 Liter. Daher sind diese auch sehr günstig.
Es gibt auch welche, mit variabler Impulsgebung, aber diese sind wesentlich teurer.

Rohraußendurchmesser-mm Nennweite (Durchfluss) Zoll-Durchfluss lt. SPEWA Außengewinde lt. Spewa Durchfluss in l / h laut Spewa
GSD8-R80 Brunnenwasser-Toilette D20 DN15 1/2“ (=1,27 cm) 3/4“ 3.125
GSD8-R130 Ortswasserleitung-Trinkwasser D32 DN25 3/4“ (=1,90 cm) 1“ 5.000

Direkte Mailauskunft von Italienischen Produzenten:
During one rotation of the 1 liter index with magnet that turn ON and OFF the reed sensor you have 180° pulse ON and 180° pulse OFF
The pulse duration depending of the flow rate.
The minimum time of pulse duration that you have is when you are on Q4 that are the maximum flow rate of GSD8 water meter
DN15 Q4=3125 l/h = 1liter = 0,87 Hz = 1,152 sec/liter/2 (180° pulse on) = 0,576 sec = 576 milliseconds
DN20 Q4=5000 l/h = 1liter = 1,388 Hz = 0,72 sec/liter /2 (180° pulse on) = 0,36 sec = 360 millisecondi


Karl

Hallo tcs,

anbei die 2 relevanten Dokumente aus der aktuellen Funktionsbeschreibung der UVR16x2k zur Funktion Zähler und Eingang 15 und 16.

30 ms Impulsdauer entspricht nach meiner Berechnung einer Frequenz von 1000ms/60ms(=30msx2) = ca. 17 Hz. (60ms=30 ms Impuls und 30 ms Pause)=60ms.

Du kannst aber laut Doku an den Eingängen 1 - 14 maximal 10 Hz verwenden, dies enspricht 1000ms/10Hz=100ms/2=mindestens 50ms reine Impulsdauer.

D. h. die Impulsdauer deines Zählers ist zu kurz und du musst auf Eingang 15 oder 16 umlegen.

Bei Eingang 15 und 16 sind maximal 20 Hz möglich.
D.h. 1000ms/20Hz = 50 ms /2 = mindestens 25 ms Impulsdauer.

CONCLUSIO: Das ERGEBNIS aus einer Angabe in max Hz entspricht einer MINDEST-GESAMT-IMPULSDAUER !
1 GESAMT-IMPULS-DAUER besteht aus 1 Impuls und 1 Pause in der gleichen Dauer.

Eingang 1 - 14: max. 10 HZ = mindestens 50 ms effektive Impulsdauer. 1000ms/100ms=10Hz
Eingang 15 - 16: max. 20 HZ = mindestens 25 ms effektive Impulsdauer. [b]1000ms/50ms=20Hz

Ich habe seit Dezember auch meinen Gaszähler in die UVR16x2k eingebunden, funktioniert einwandfrei und werde im Jänner ebenso 2 Wasserzähler in mein Schema zur UVR16x2k einbinden.
Deshalb habe ich mich mit diesem Thema intensiver auseinandergesetzt. Bei den Wasserzählern ist es noch wesentlich heikler bezüglich Impulse und Messung von Kleinstmengen in Liter.

Ich wollte vor 1 Jahr auf Nummer sicher gehen und habe ebenso einen Zähler mit Impulslänge 30ms gewählt und aus diesem Grunde auf Eingang 16 gelegt.

Wie hoch ist die Zahl der Zählimpulse je kWh bei deinem Zähler ? Die Impulsdauer beträgt bei dir 30ms.

Karl

Hallo tcs,

ich habe ebenfalls das Energiezähler-Modul am Eingang 16 auf der UVR16x2k laufen.
Messe damit den PV-Überschuss-Strom über Heizstab zur WW-Bereitung.
Funktioniert aber seit über 1 Jahr einwandfrei.
Zähler: DRT428DC-V2-3-ph. DSZ für DIN Hutschiene

An den Parametern kann es nicht liegen ? Überprüfe diese mal.

Karl
